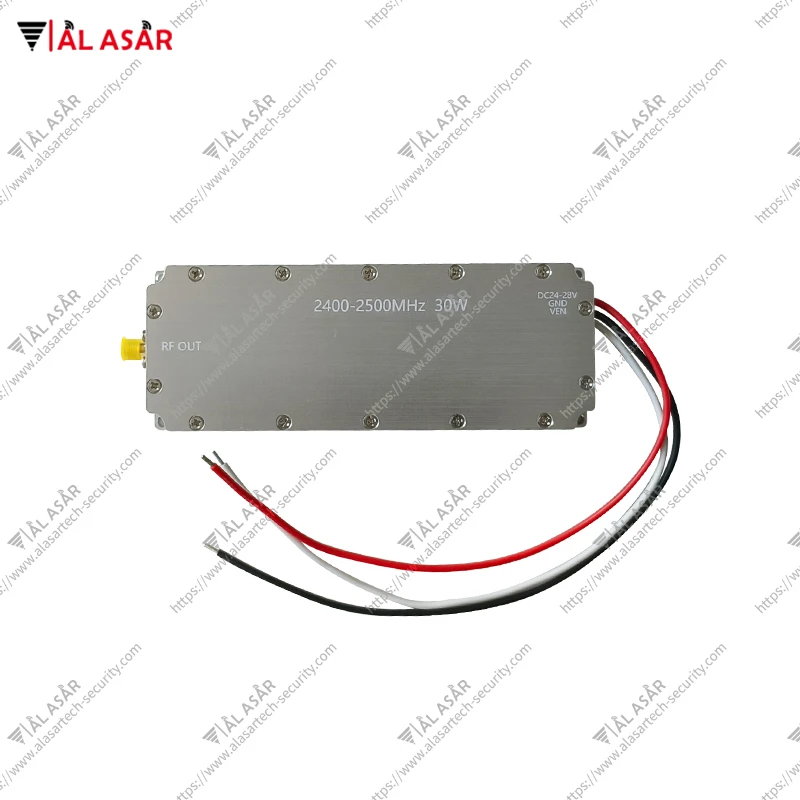

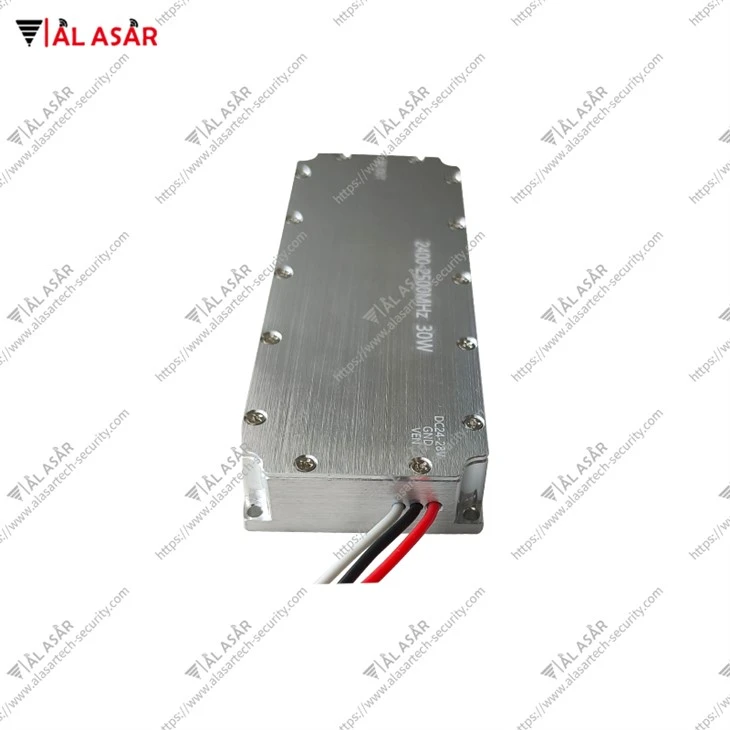

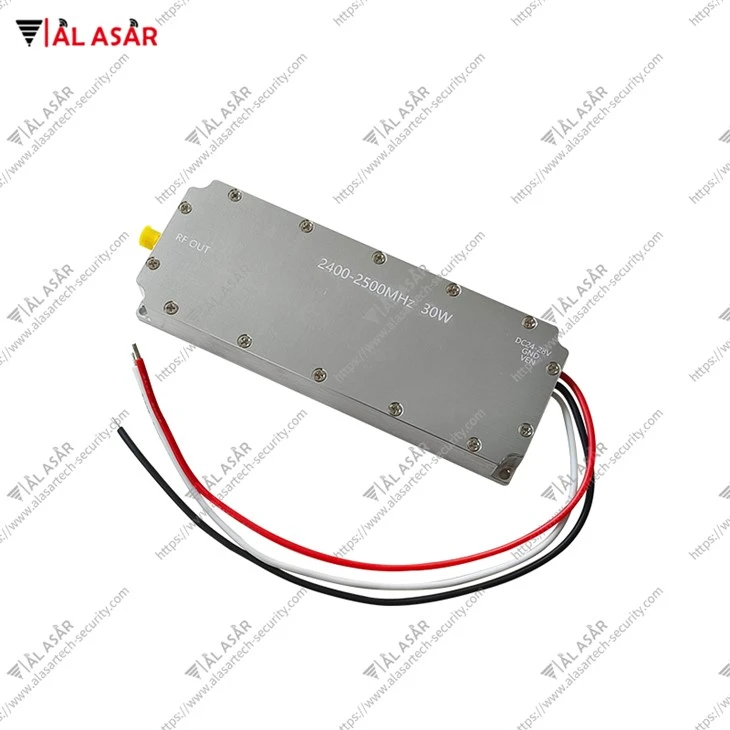

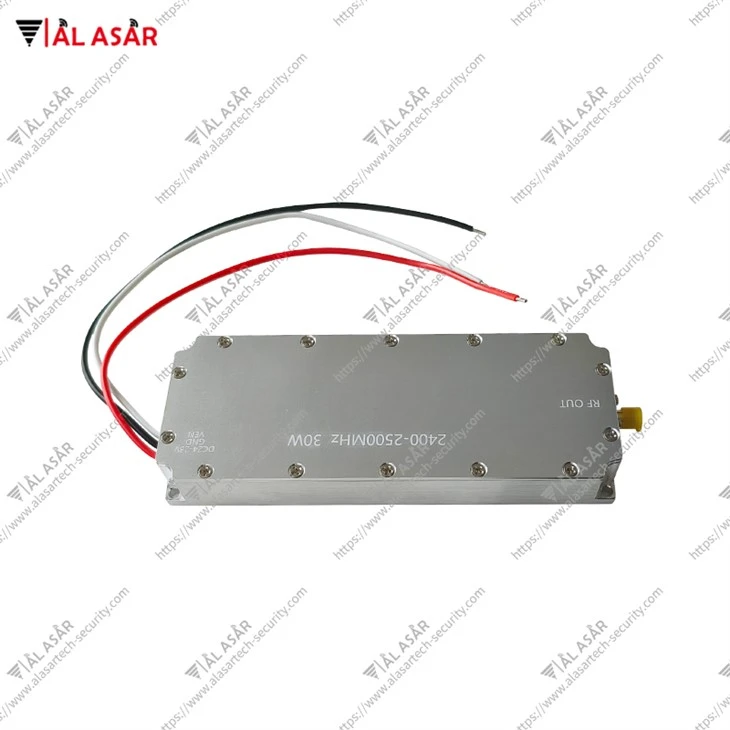

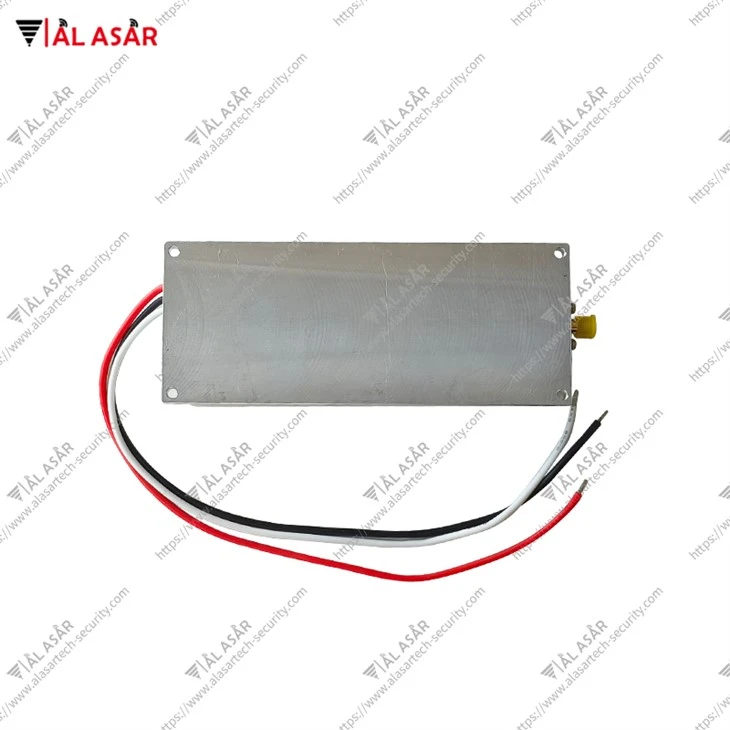

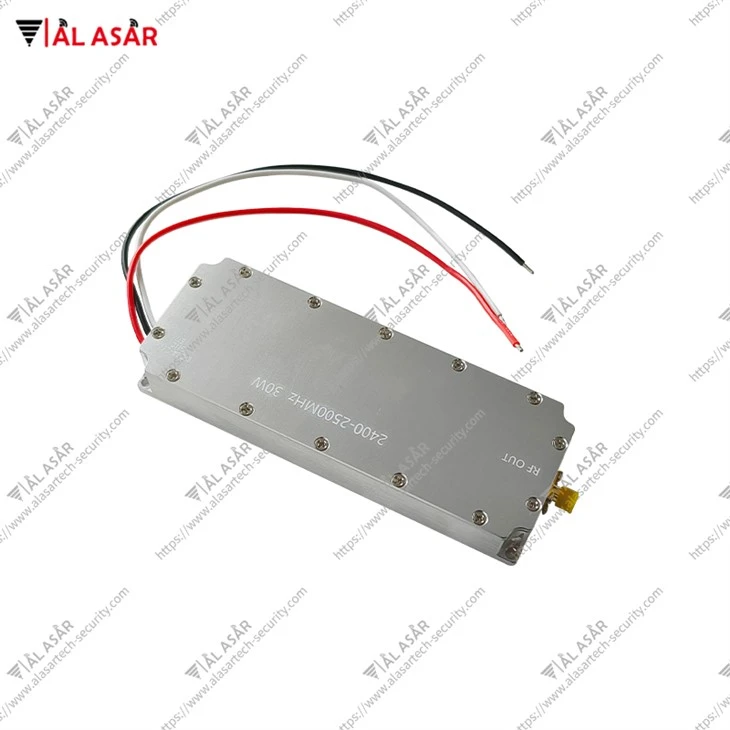

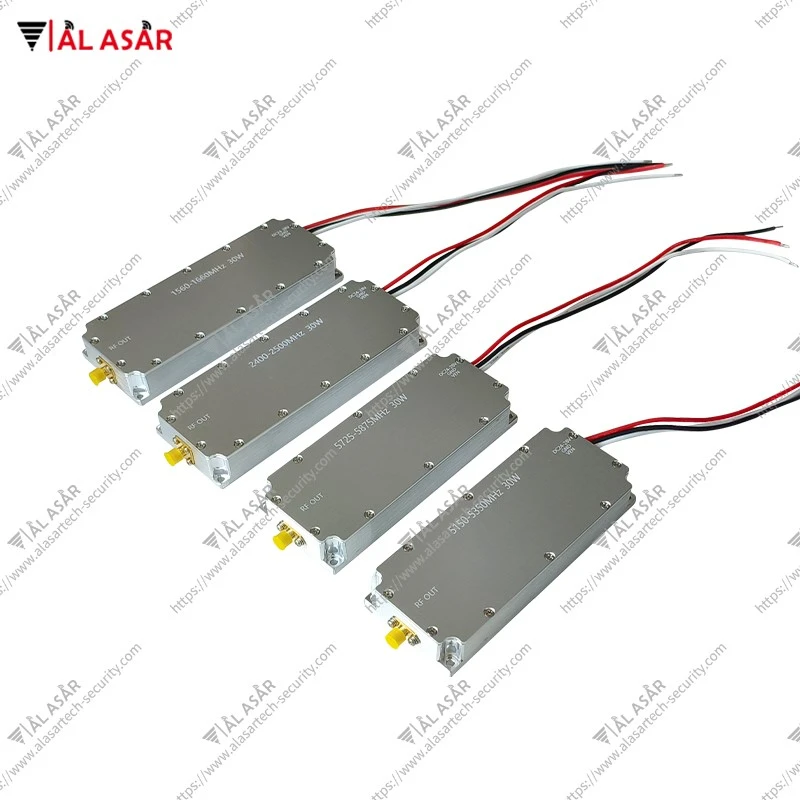

Module d'amplificateur de puissance RF 2400-2500 MHz

Indice

Paramètre

Fréquence de travail

2400-2500 MHz

Sortie CW Power saturée

Supérieur ou égal à 30W (45 dbm)

Dans - bande de la bande

Moins ou égal à 1,5 dB

Courant de travail

Moins ou égal à 3,5a

Sortie VSWR

Moins ou égal à 2,6

Suppression de l'encombrement

Supérieur ou égal à 65 dBC

Suppression harmonique

Supérieur ou égal à -8dbc

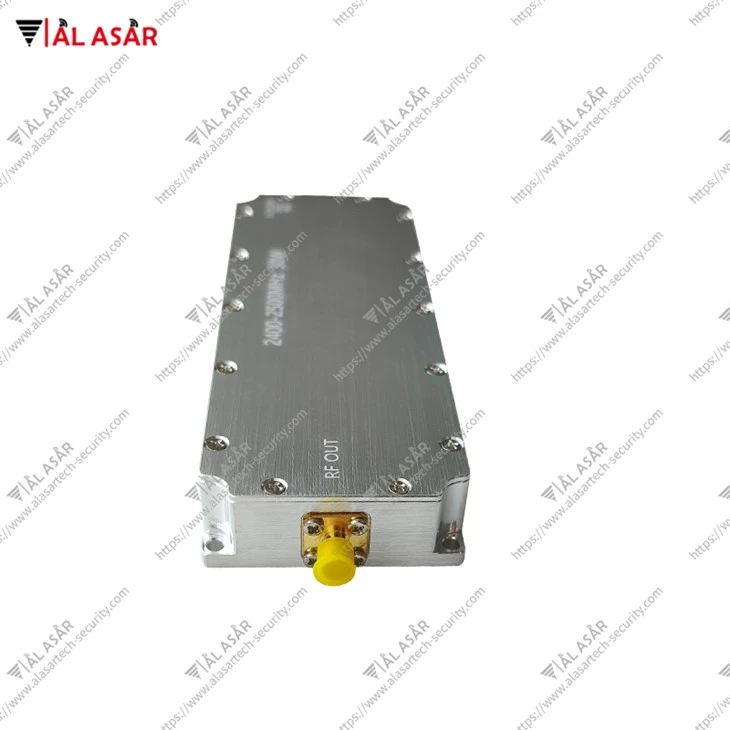

Interface de sortie RF

Sam - f

Interface d'alimentation 28V

Feed - via un condensateur avec plaque de mise à la terre / rouge - fils noirs

Alimentation VCC

DC: 27-30V

Tension max VCC

+30V

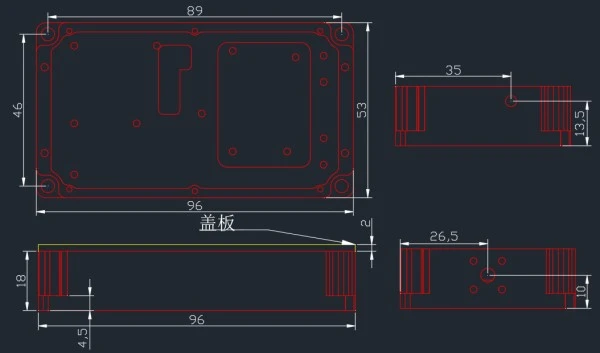

Dimension sans connecteur

96 × 53 × 20 mm

Température ambiante

-20^oC~+55^oC

Méthode d'installation

Le radiateur doit être installé pour les tests d'amplificateur de puissance
