Amplificateur de puissance du signal

Indice

Paramètre

Fréquence de travail

1560-1630 MHz

Sortie CW Power saturée

﹥ 50W (47 dbm) ± 0,5 dBm

Planéité du gain en bande

Moins ou égal à 1,5 dB

Courant de travail

Moins ou égal à 5a ± 0,2

Sortie VSWR

Moins ou égal à 2,6

Suppression de l'encombrement

Supérieur ou égal à 65 dBC

Suppression harmonique

Supérieur ou égal à -8 dbc

Interface de sortie RF

SAM-F

Interface d'alimentation 28V

Condensateur à l'alimentation avec plaque de mise à la terre / fils rouge-noir

Alimentation VCC

Dc: 27-30 v

Tension VCC max

+30V

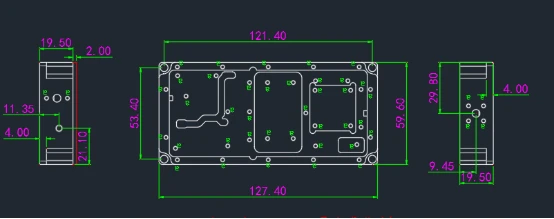

Dimension sans connecteur

127,4 × 59,6 × 21,5 mm

Dimensions d'installation fixes

121,4 × 53,4 mm

Température ambiante

-20^oC~+55^oC

Méthode d'installation

Le radiateur doit être installé pour les tests d'amplificateur de puissance
