Indicateurs de performances électriques:
|
Indice |
Paramètre |
|
Fréquence de travail |
5150-5350MHz |
|
Sortie CW Power saturée |
Supérieur ou égal à 30 W (45 dbm) ± 1 dBm |
|
Dans - bande de la bande |
Moins ou égal à 1,5 dB |
|
Courant de travail |
Moins ou égal à 1,7a |
|
Sortie VSWR |
Moins ou égal à 2,6 |
|
Suppression de l'encombrement |
Supérieur ou égal à 65 dBC |
|
Suppression harmonique |
Supérieur ou égal à -8dbc |
|
Interface de sortie RF |
Sam - f |
|
Interface d'alimentation 28V |
Feed - via un condensateur avec plaque de mise à la terre / rouge - fils noirs |
|
Alimentation VCC |
DC: 27-30V |
|
Tension max VCC |
+30V |
|
Dimension sans connecteur |
127,5 × 59,5 × 18 mm |
|
Température ambiante |
-20oC~+55oC |
|
Méthode d'installation |
Le radiateur doit être installé pour les tests d'amplificateur de puissance |

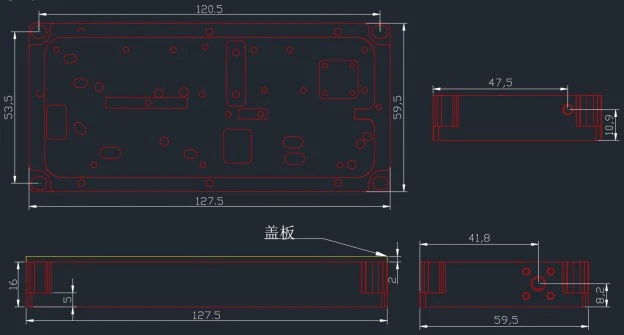

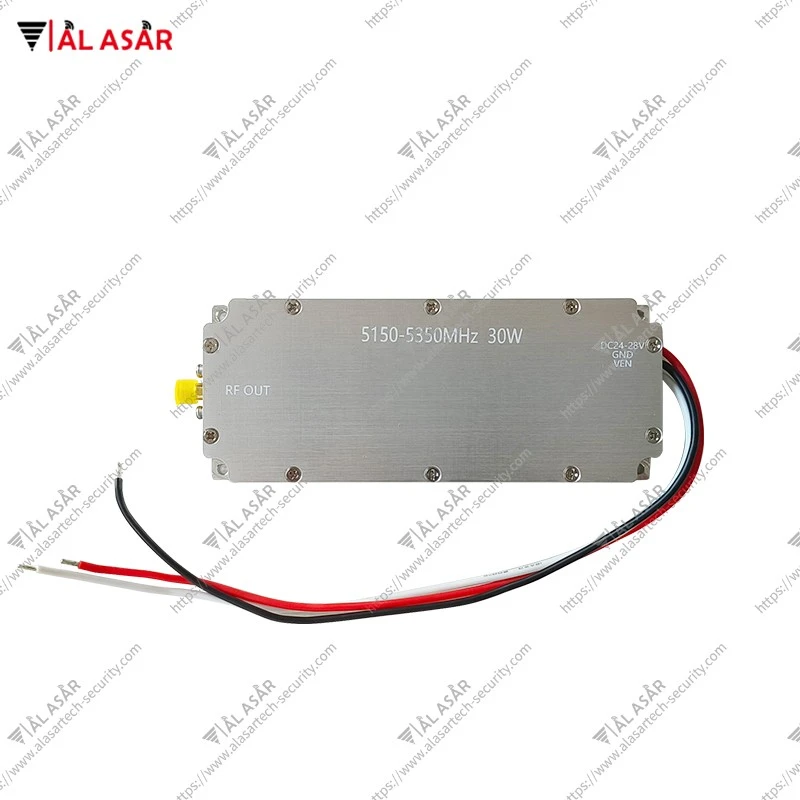

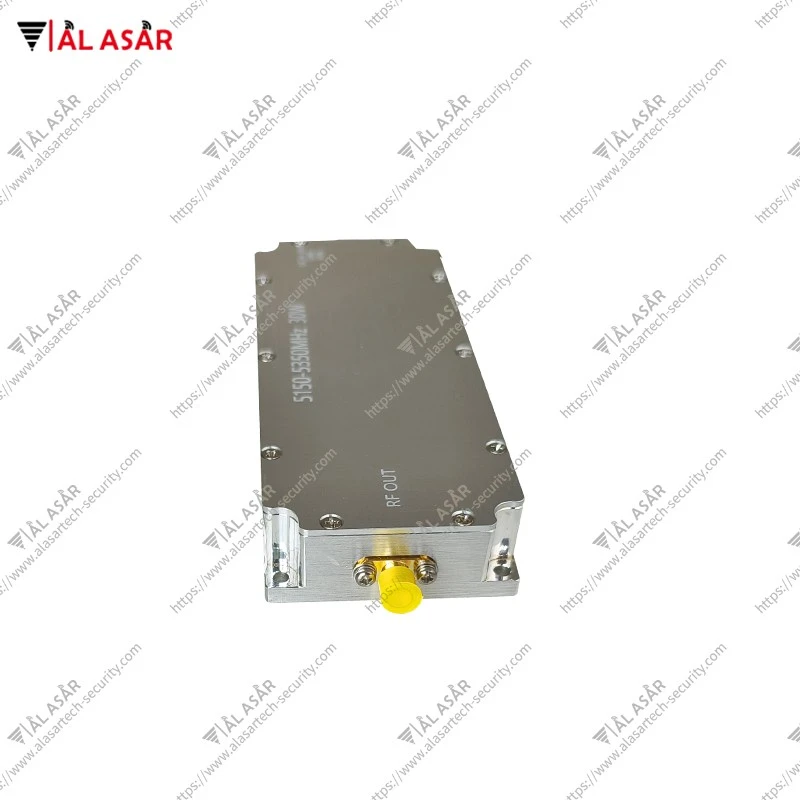

Structure d'apparence comme suit:
