Système de détection anti-drone

Article

Paramètres

Sous-unité des équipements de détection et de brouillage

1.1 Plage de fréquence du récepteur de détection : 10 MHz 6 GHz

1.2 Bande passante-en temps réel : 480 MHz

1.3 Quatre bandes de brouillage

1.3.1 900-930MHz (drone industriel) 20W

1.3.2 1559-1610MHz (interférence GPS) 10W

1.3.3 2400-2485MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Distance de détection et de brouillage

1.4.1 Distance de détection : 3-5 KM (environnement urbain) ; 6-12KM (environnement de banlieue particulièrement ouvert)

1.4.2 Distance de brouillage : 1-1,5 KM (100 mètres de haut) ;

1.5 Précision de détection : 9,3 degrés (données du rapport de test)

1.6 Antenne

1.6.1 Gamme de fréquences : 380 MHz-6 GHz

1.6.2 Angle de détection horizontal : 0 degrés - 360 degrés

1.6.3 Angle de détection vertical : -30 degrés - plus 90 degrés

1.7 L'ensemble de la machine (le dispositif est un dispositif intégré de détection et de contre-mesure)

1.7.1 Consommation électrique maximale : 300 W

1.7.2 Température de fonctionnement : -20 degrés plus 60 degrés

1.7.3 Température de stockage : -40 degrés plus 70 degrés

1.7.4 Poids : 12,25 KG

1.7.5 Taille : diamètre 400 mm hauteur 555 mm

Support d'antenne

2.1 Poids : 4,32 kg

2.2 Taille : diamètre 260 mm fermé hauteur 923 mm

L'ordinateur

Ordinateur portable, souris, adaptateur, câble réseau. (peut être connecté à l'écran HDMI de contrôle central)

Logiciel et fonctions du système Spectrum

4.1 Identification et positionnement du DRONE : en utilisant la détection du spectre radio, il peut identifier et localiser 8 modèles de DRONE en même temps, afficher automatiquement la fenêtre de résultat de la détection, identifier l'image du DRONE, afficher le modèle du DRONE, l'azimut, utiliser la fréquence, le niveau et la distance. , la disparition du drone efface et réorganise automatiquement les résultats de détection.

4.2 Identification et positionnement rapide : temps d'identification<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Liste des résultats de détection : la liste affichera le drone et le modèle, l'heure, l'azimut et les informations de distance, et peut être exportée sous forme de rapport.

4.4 Positionnement d'une seule-station : grâce à la détection par spectre radio, la distance entre le drone et l'opérateur peut être mesurée grossièrement à l'aide d'algorithmes complexes dans les conditions d'une seule station et d'un seul emplacement.

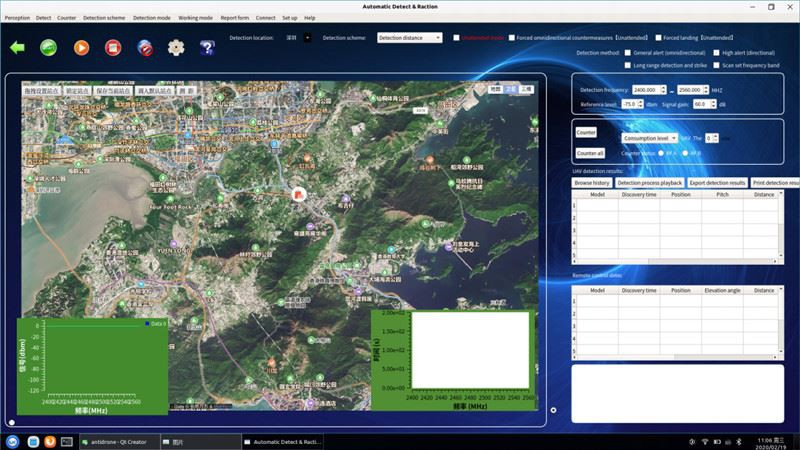

4.5 Fonction d'affichage de la carte : affichez la position du drone et de l'opérateur sur une carte 2D (3D) et affichez des données telles que la latitude, la longitude et la distance. Fonction d'affichage de la carte : affichez la position du drone et de l'opérateur sur une carte 2D (3D) et affichez des données telles que la latitude, la longitude et la distance.

4.6 L'angle de détection et de défense peut être défini : selon la situation géographique détectée, s'il y a une haute montagne ou un immeuble de grande hauteur derrière, et que seul le DRONE devant doit être protégé, la plage d'angle de la protection peut être réglée arbitrairement, ce qui peut éliminer efficacement le faux angle causé par la réflexion du signal.

4.7 Étalonnage de la distance : Pour différents environnements électromagnétiques, il y aura des erreurs dans la distance de détection. Le système peut fournir une détection d'étalonnage de distance, laisser le drone voler 100 mètres à une distance de 500 mètres, et le système calibrera automatiquement la distance de détection pour effectuer la détection. La mesure de distance est plus précise.

4.8 La bande de fréquence de détection peut être définie : en fonction de la bande de fréquence réelle utilisée par le drone, la bande de fréquence de détection peut être entrée et modifiée pour rendre la détection plus efficace, et il n'est pas nécessaire de balayer toutes les bandes de fréquence pour la détection.

4.9 Détection complète de la bande de fréquence : la bande de fréquence détectée par l'équipement du système est comprise entre 10 MHz et 6 GHz, et la bande de fréquence de couverture de l'antenne est comprise entre 380 MHz et 6 GHz. Il maintient une bonne planéité de gain dans toute la bande de fréquence. Le gain d'antenne est de 5dBi-8dBi, qui peut s'adapter à plus de trois cents MHz. Détection d'aéronefs sans pilote dans toutes les bandes de fréquences courantes de 6 GHz, les fréquences inférieures à 380 MHz peuvent également être détectées et la distance de détection est réduite.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 mètres

4.11 Contre-mesure de liaison intelligente : en fonction de la bande de fréquence et de l'azimut du DRONE détecté, vous pouvez choisir le DRONE à contrer. Le système sélectionnera automatiquement la bande de fréquence pour les contre-mesures et transmettra automatiquement les signaux à l'azimut détecté. Contre-mesure, l'efficacité de la contre-mesure peut être multipliée par 46, et elle peut éviter toutes les bandes de fréquences et tous les angles à transmettre, ce qui ne nuira pas au wifi normal et aux autres communications, et n'endommagera pas accidentellement l'avion sur liste blanche.

4.12 Enregistrement des fonctionnalités du modèle : pour les nouveaux modèles, le système peut enregistrer les données de transmission d'image et de saut de fréquence, enregistrer automatiquement et afficher automatiquement un menu après l'enregistrement, et il peut automatiquement identifier le modèle la prochaine fois. La fonction d'enregistrement spéciale peut s'adapter aux besoins d'identification des avions sans pilote de qualité industrielle-.

4.13 Fonction d'invite vocale : le système affichera automatiquement les informations d'alarme et les opérations clés.

4.14 Fonction d'auto-positionnement de l'équipement : le système dispose de capacités de positionnement doubles GPS et Beidou, ainsi que de sa propre position. Il n'est pas nécessaire de régler manuellement l'azimut et la position peut être placée arbitrairement.

4.15 Détection et contre-mesures intégrées et antennes : L'équipement du système est différent de l'équipement de détection et de défense conventionnel, mais intègre des antennes de détection, de contre-mesures et de bande complète-. Il est compact et facile à utiliser, stable et fiable, facile à utiliser et adapté à un déploiement rapide.

4.16 Caractéristiques du modèle Identification autonome de l'air : pour le modèle de DRONE que le système ne possède pas, le système a la fonction d'apprentissage, d'identification et de jugement autonomes, et il est affiché comme un modèle inconnu. Si vous connaissez le modèle, il peut être automatiquement stocké dans le système, et la prochaine fois qu'il est identifié comme le modèle, l'avion sans pilote assemblé illégalement peut également être détecté et positionné.

4.17 Identification et positionnement des drones de qualité industrielle- : la conception spéciale de l'algorithme de spectre intelligent surpasse l'équipement de détection général et peut identifier et localiser les drones de qualité industrielle-, même les drones assemblés, qui sont plus adaptés à la prévention et contrôle des attentats terroristes.

4.18 Ouvrir la fonction d'enregistrement des caractéristiques du nouveau modèle de signal DRONE : pour les signaux DRONE en constante évolution et évolution, la méthode d'enregistrement peut être utilisée pour augmenter en continu les données de la base de données afin de garantir que l'équipement ne reste pas en arrière pendant une longue période.

4.19 Fonction de description de la trajectoire du DRONE, requête de résultat de détection historique, fonction de mise à jour du logiciel et des données, etc.

4.20 Prise en charge du fonctionnement à distance et de la fonction de contrôle VPN
