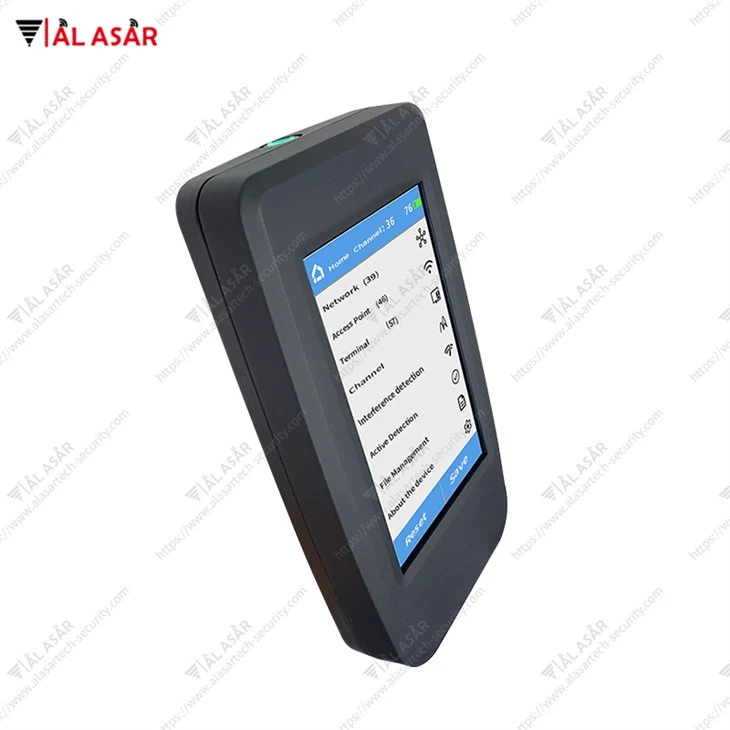

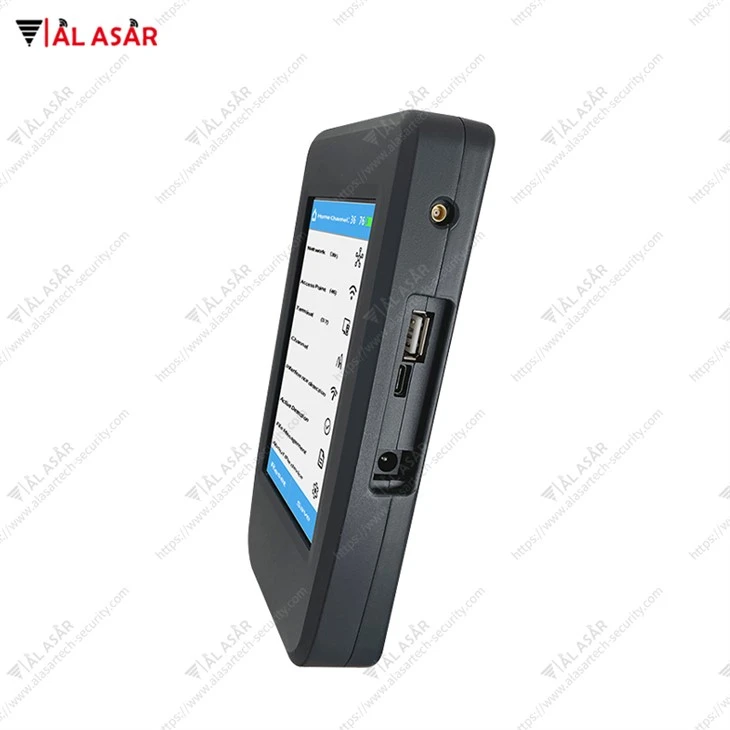

Dispositif d'inspection de sécurité WiFi

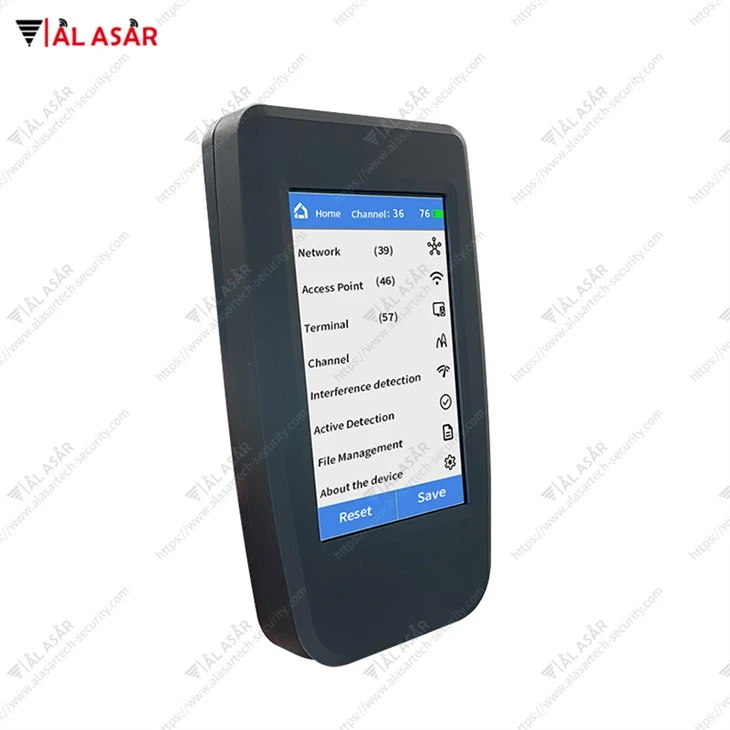

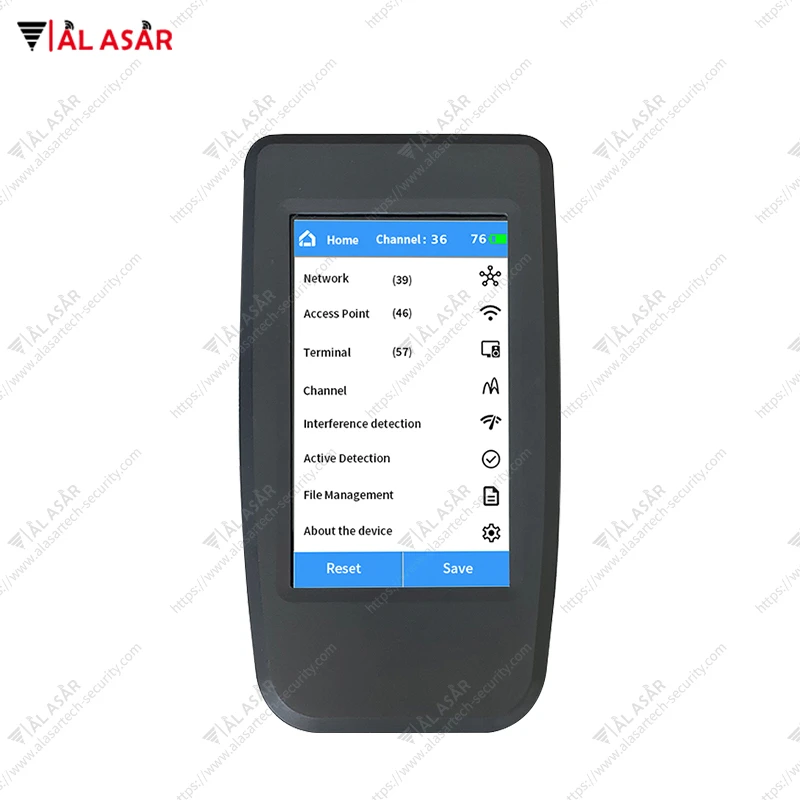

Présentation de l'équipement

L'équipement d'inspection de sécurité de l'environnement WiFi est un appareil développé pour analyser les signaux sans fil et localiser avec précision les terminaux WIFI tels que les téléphones mobiles, les ordinateurs et les caméras sans fil.

Le système reçoit des signaux sans fil transmis lorsque le téléphone mobile communique avec le point d'accès sans fil, démodule et analyse le signal cible, et analyse et résume les signaux sans fil environnants. Dans le même temps, la cible peut être localisée avec précision en mesurant la force du signal sans fil du terminal WIFI. Il prend également en charge les mesures de lutte contre les interférences contre le signal sans fil cible afin d'entraver ses activités réseau normales.



Paramètres techniques

Article	Pparamètre
Format des signaux	Protocoles IEEE 802.11a/b/g/n/ac/ax (WIFI 3/4/5/6) Bluetooth classique/Bluetooth BLE
Canal sans fil	2.4G: 1-13 5G : Canaux conformes aux normes de bande de fréquences sans fil du CN
Normes Bluetooth	BR/EDR BLE, prend en charge la version 4.0-5.2 du protocole
Sensibilité de réception	-90 dBm
Couverture	Antenne intégrée-> 50 mètres, compatible avec une antenne externe
Taux de numérisation	5 secondes
Précision du positionnement	<1 meter
Autonomie de la batterie	8 heures
Gain d'antenne	Antenne intégrée-6 dB, antenne externe en option
Matériel système	Équipement matériel intégré domestique
Système opérateur	Système d'exploitation Linux
Dimensions et poids	168*95*38mm ; 550g



Description fonctionnelle



1. Prend en charge la détection Bluetooth classique et la détection des appareils électroniques Bluetooth à faible consommation d'énergie.

2. Vous pouvez obtenir des informations telles que le périphérique Bluetooth MAC, le type Bluetooth, le nom de l'appareil, la marque de l'appareil, la force du signal, etc.

3. Prend en charge le positionnement étroit et précis des cibles des appareils Bluetooth.

4. Prend en charge les protocoles 802.11a/b/g/n/ac/ax (WIFI 3/4/5/6).

5. Prend en charge la détection d'activité cible (la détection de points chauds prend en charge différents types de routeurs WIFI, de points d'accès AP, de points d'accès WIFI portables, de points d'accès logiciels et de points d'accès mobiles, etc. ; la détection de terminaux prend en charge différents types de terminaux WIFI, d'ordinateurs de bureau, d'ordinateurs portables, de tablettes, de téléphones mobiles, d'appareils domestiques intelligents, de caméras WIFI, etc.).

6. Prend en charge l'analyse des points d'accès sans fil, la détection du point d'accès sans fil MAC, le nom du réseau, le canal, la force du signal, la puissance de transmission, la version WIFI, la vitesse prise en charge, le fabricant de l'appareil, etc. (y compris les points chauds cachés).

7. Prend en charge l'analyse des terminaux sans fil, la détection du terminal MAC, la force du signal, l'état d'accès, les informations sur le point d'accès, les informations de détection, etc. (y compris les appareils connectés et les appareils non connectés).

8. Prend en charge l'association de réseau sans fil WIFI, peut identifier automatiquement plusieurs points d'accès du même réseau et peut associer la relation topologique entre les points d'accès et les terminaux.

9. Prend en charge le positionnement de proximité des points d'accès et des terminaux.

10. Prend en charge la détection du comportement d'attaque sans fil.

11. Prend en charge les contre-mesures contre les cibles dans les bandes de fréquences 2,4G et 5G, et prend en charge les contre-mesures contre les canaux désignés.

12. Prend en charge la préservation des données de détection historiques.

13. Il prend en charge l'ajustement dynamique de la puissance de numérisation, peut ajuster dynamiquement 10 niveaux de puissance, filtrer les appareils non concernés avec des signaux faibles et faciliter la recherche de cibles.

14. Il prend en charge l'analyse des points chauds cachés, peut détecter les points chauds cachés dans l'environnement et les terminaux connectés aux points chauds, et prend en charge l'analyse des vrais noms des points chauds cachés.

15. Prend en charge le téléchargement et l'exportation des données de détection enregistrées et des données de capture de paquets système (les données exportées sont dans un tableau Excel pour une visualisation facile).

16. Prend en charge une brève analyse de l'environnement sans fil actuel et de la carte de distribution des canaux de points chauds pour afficher l'occupation des canaux de points chauds dans l'environnement.

17. Prend en charge la détection active de l'environnement sans fil, qui peut détecter l'activité actuelle des données de l'appareil.

18. Prend en charge la capture et la sauvegarde des données sans fil des appareils spécifiés ou des canaux spécifiés.

19. Prend en charge l'exportation USB des données numérisées enregistrées et des données de paquets capturées.



Instructions

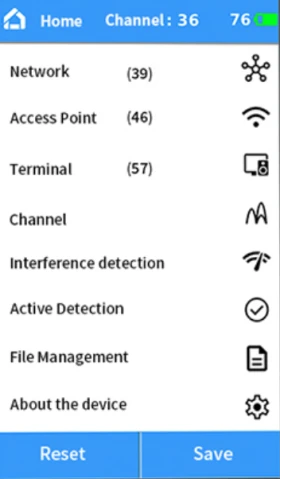

1.Interface principale

(1) L'interface principale du système est également le menu principal du système.

(2) La barre d'état supérieure contient le bouton de navigation, le nom de la page actuelle, le numéro de chaîne actuel et l'état de la batterie.

(3) Cliquez sur le"Reset"Bouton pour réinitialiser l'état de fonctionnement du système.

(4)Cliquez sur le"Sauvegarder"pour enregistrer les informations d'analyse actuelles du système dans un fichier.

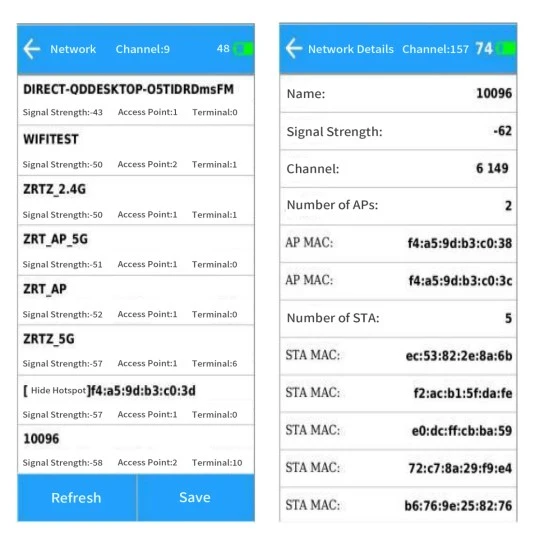

2.Nréseau

(1) La liste des réseaux affiche toutes les informations actuelles du réseau sans fil, notamment le nom du réseau, le signal du réseau sans fil le plus puissant, le nombre de points d'accès au réseau et le nombre de terminaux du réseau.

(2) Cliquez sur un élément de la liste pour afficher des informations détaillées sur le réseau.

(3) Les informations détaillées incluent le nom du réseau et les adresses MAC des points d'accès et des terminaux du réseau.

(4) Cliquez sur un élément d'adresse MAC dans la liste correspondante pour accéder à la page de détails du point d'accès ou du terminal correspondant.

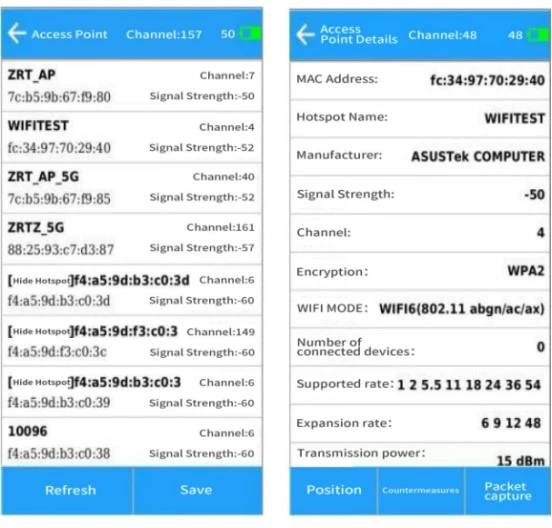

3.Point d'accès

(1)Le"point d'accès"la liste affiche toutes les informations sur les points d'accès sans fil (y compris les points d'accès cachés)

(2)Cliquez"une entrée dans la liste des points d'accès" pour afficher les informations détaillées du point d’accès.

(3) Cliquez sur le"bouton ci-dessous" pour lancer des opérations de positionnement, de contre-mesure ou de capture de paquets sur la cible actuelle du point d'accès

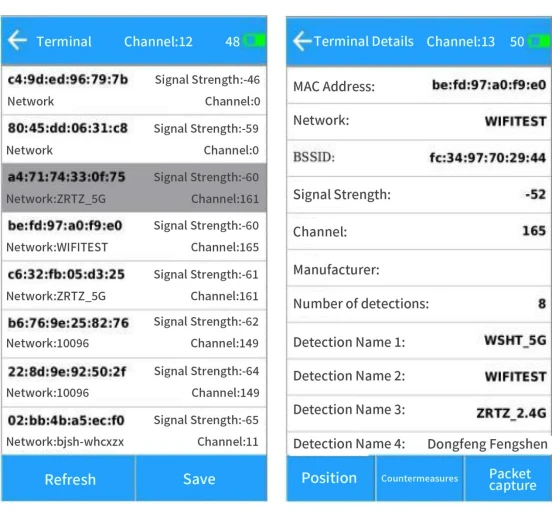

4.Tterminal

(1) La liste des terminaux affiche les informations de tous les terminaux sans fil à proximité (y compris les terminaux non connectés).

(2) Les éléments gris de la liste sont des appareils qui n'ont pas été actifs depuis longtemps.

(3)Pour les terminaux non connectés, s'ils sont inactifs pendant plus de 5 minutes, ils seront supprimés de la liste.

(4)Cliquez"une entrée dans la liste des terminaux"pour afficher les informations détaillées du terminal.

(5)Cliquez sur le"bouton ci-dessous"pour lancer des opérations de positionnement, de contre-mesure ou de capture de paquets sur la cible actuelle du terminal.

(6) Le nom du point d'accès auquel le terminal cible a été connecté sera affiché au bas des détails du terminal.

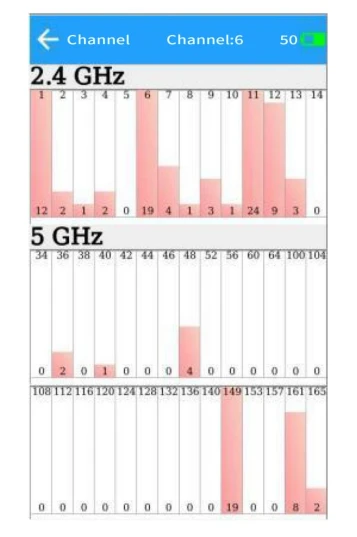

5.Canal

(1) La liste des chaînes montre l'utilisation des canaux WIFI dans l'environnement sans fil environnant. Y compris les chaînes 2,4G et 5G

(2) canaux.

(3) Le numéro de canal est au-dessus du graphique et le nombre d'appareils détectés sur le canal est en dessous.

(4) Plus la barre graphique est haute, plus le canal est occupé.

(5)Cliquez"la barre de canal correspondante"pour accéder aux détails de la chaîne pour afficher les informations spécifiques sur l'appareil de la chaîne.



6. Détection d'interférence

(1) La détection des interférences consiste à détecter les comportements d'attaque dans l'environnement sans fil environnant, principalement pour détecter si la cible est déconnectée de manière malveillante.

(2) Lorsqu'il est détecté que la cible est fréquemment déconnectée, on peut considérer que la cible est contrée artificiellement.

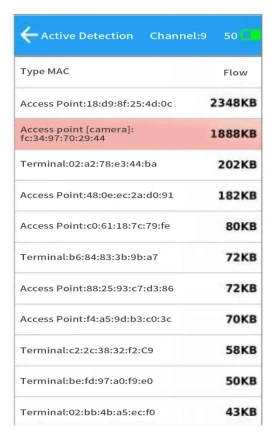

7. Détection active

(1) La détection active consiste à détecter les appareils qui transmettent actuellement des données et permet également la détection des caméras cachées WIFI.

(2) Si la cible est détectée comme ayant des caractéristiques de caméra cachée, elle sera marquée en rouge et déclenchera une alarme. (Lorsque l'alarme de la caméra est détectée, afin d'effectuer un jugement plus précis, vous pouvez revenir à l'interface principale pour réinitialiser les informations de détection de l'appareil, puis effectuer à nouveau une détection active.

(3) Si plusieurs détections sont signalées, il peut être déterminé que la cible est une caméra cachée)

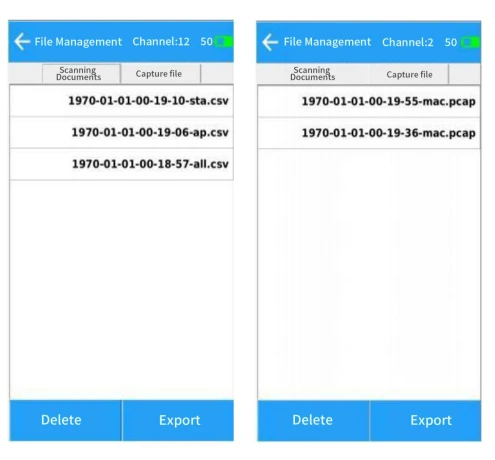

8.Gestion des fichiers

(1) La page de gestion des fichiers affiche les fichiers numérisés et les fichiers de capture de paquets enregistrés par l'appareil. Les fichiers peuvent être supprimés.

(2) Un disque USB externe (formaté en FAT32) peut être connecté pour exporter des fichiers, et les fichiers exportés sont automatiquement supprimés sur l'appareil.

(3) (Les noms de fichiers se terminant par "all" indiquent que le fichier contient à la fois des listes de données de points d'accès et de terminaux. "ap" indique qu'il contient uniquement des listes de points d'accès et "sta" indique qu'il contient uniquement des listes de terminaux.

(4)Les informations sont également enregistrées sur la page d'accueil ou sur le réseau, y compris toutes les listes. Les informations sont enregistrées sur la page de liste des points d'accès, y compris uniquement les informations sur les points d'accès, et les informations sont enregistrées sur la page du terminal, y compris uniquement les informations sur la liste des terminaux.)

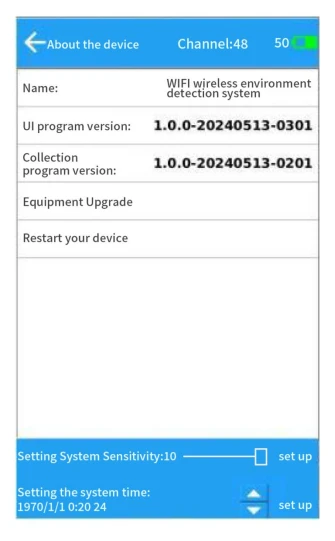

9.Informations sur l'appareil

(1) La page d'informations sur l'appareil contient le numéro de version du logiciel de l'appareil et l'appareil peut être mis à niveau ou configuré.



Mise à niveau de l'appareil :

Formatez la clé USB en FAT32, renommez le package de mise à niveau en update.bin et placez-le dans le répertoire racine de la clé USB.

Après avoir branché la clé USB, cliquez sur Mise à niveau du périphérique. Une fois la mise à niveau automatique terminée, l'interface de fin de mise à niveau apparaît.

Débranchez la clé USB et cliquez sur Redémarrer l'appareil pour terminer la mise à niveau.

Définir la sensibilité du système :

Après avoir sélectionné la sensibilité de détection de l'analyse du système via le curseur, cliquez sur le bouton Définir à l'arrière. (Plus la sensibilité est petite, plus la plage de détection du système est petite)

Définir l'heure du système :

Après avoir cliqué sur l'élément correspondant dans la barre de temps, sélectionnez-le via le bouton de réglage à l'arrière. Cliquez ensuite sur le bouton Définir pour définir.

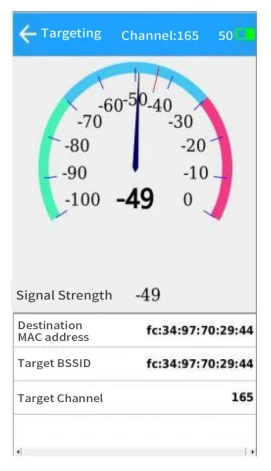

10.Positionnement cible

(1) Après avoir lancé le positionnement de la cible sur la page des détails du point d'accès ou des détails du terminal, la page de positionnement sautera.

(2) Le pointeur du graphique indique la force actuelle du signal de la cible . -100 correspond à la distance la plus éloignée et 0 correspond à la distance la plus proche.

(3) Dans le même temps, différentes fréquences d'invites sonores seront émises en fonction de la force du signal cible. (La valeur de positionnement du point d'accès sera plus fluide. Si le point d'accès ne génère aucun rapport, veuillez quitter le positionnement et-analyser à nouveau les informations du point d'accès. Le point d'accès a peut-être changé de canal de travail.

(4) Pour le positionnement de la cible terminale, si la cible est active, la valeur de positionnement sera fluide. Si la cible est inactive, la valeur sera généralement discontinue.)

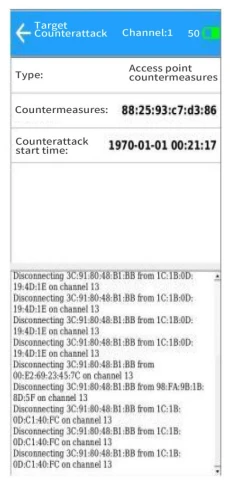

11. Compteur cible

(1) Après avoir lancé une contre-mesure contre la cible sur la page des détails du point d'accès ou des détails du terminal, la page de contre-mesure sera redirigée.

(2) Les informations sur l'état de la contre-mesure se trouvent au bas de la page et l'adresse MAC du dispositif de contre-mesure actuellement réussi sera affichée.

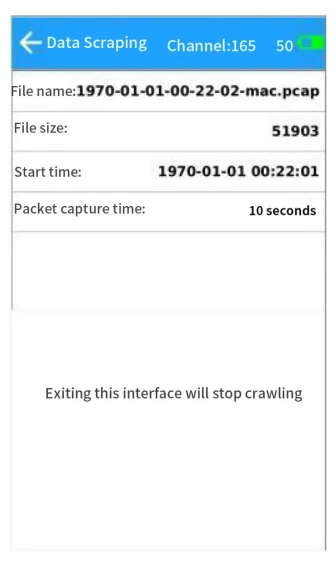

12. Saisie de cible

(1) Après avoir lancé la capture de paquets pour la cible sur la page des détails du point d'accès ou des détails du terminal, la page de capture sautera.

(2) Le format de capture de données est constitué de données de trame sans fil d'interface aérienne 802.11, enregistrées au format pcap, qui peuvent être exportées via une clé USB et importées dans un logiciel d'analyse tel que Wire Shark pour la visualisation.



13.Utilisation d'une antenne directionnelle externe

L'appareil dispose d'une antenne omnidirectionnelle intégrée. Lors d'un positionnement précis, l'appareil prend en charge les antennes directionnelles externes.



14. Chargement de l'appareil

L'appareil est chargé avec un chargeur 12V. La puissance de charge du chargeur d'origine est de 12 W. Lors du chargement, le chargeur affiche une lumière rouge et lorsqu'il est complètement chargé, il affiche une lumière verte.
